Модули и шкафы внешнего байпаса

Группа компаний «Штиль» предлагает широкую номенклатуру модулей внешнего байпаса серии «EBM» (англ. External Bypass Module) для совместного использования с однофазными ИБП и шкафов внешнего байпаса серии «ЕBC» (англ. External Bypass Cabinet) для трёхфазных ИБП.

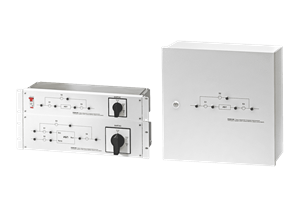

Оборудование предназначено для обеспечения ручного безразрывного переключения нагрузки с инвертора ИБП на входную сеть, которое позволяет осуществлять настройку, сервисное обслуживание или замену источника бесперебойного питания без прекращения подачи электроэнергии подключенным потребителям. Модули внешнего байпаса выпускаются в стоечном и настенном конструктивном исполнении, а шкафы – в настенном (как классический щит электропитания) и напольном.

Совместимость: однофазные ИБП SR1101SL, SR1101L
Форм-фактор: в стойку
Гарантийный срок, мес: 24
Модуль внешнего байпаса EBM-01-RC применяется совместно с однофазными моделями ИБП SR1101L или SR1101SL стоечного исполнения выходной мощностью 1 кВА. Устройство предназначено для организации ручного, безразрывного переключения питания нагрузки с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
EBM-01-RC крепится в 19-дюймовые направляющие стойки или телекоммуникационного шкафа, высота прибора – 2U.

Совместимость: однофазные ИБП SR1102L, SR1103L
Форм-фактор: в стойку
Гарантийный срок, мес: 24
Модуль внешнего байпаса EBM-03-RC применяется совместно с однофазными моделями ИБП SR1102L и SR1103L стоечного исполнения выходной мощностью 2 и 3 кВА. Прибор используется для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
EBM-03-RC крепится в 19-дюймовые направляющие стойки или телекоммуникационного шкафа, высота прибора – 2U.

Совместимость: однофазные ИБП ST1101SL, ST1101L
Форм-фактор: настенный
Гарантийный срок, мес: 24
Модуль внешнего байпаса EBM-01-WСL-1 используется совместно с однофазными моделями ИБП ST1101L и ST1101SL напольного исполнения выходной мощностью 1 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
EBM-01-WСL-1 предназначен для установки на любую ровную вертикальную поверхность.

Совместимость: однофазные ИБП ST1101SL, ST1101L
Форм-фактор: настенный
Гарантийный срок, мес: 24
Модуль внешнего байпаса EBM-01-WСL-1S используется совместно с однофазными моделями ИБП ST1101L и ST1101SL напольного исполнения выходной мощностью 1 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
Прибор устанавливается на любой ровной вертикальной поверхности.
Особенности модулей и шкафов байпаса
Модули внешнего байпаса имеют следующие функциональные и конструктивные особенности:
- три режима работы: ИБП, СЕРВИС и ОБХОД;
- структурная схема байпаса с основными элементами управления и светодиодной индикацией, расположенная на фронтальной стороне модуля;
- удобное переключение режимов работы поворотом ручки кулачкового переключателя;
- «cухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опция, заказывается дополнительно).
Шкафы внешнего байпаса применяются в случаях как одиночной, так и параллельной работы трехфазных ИБП. Они могут быть оснащены дополнительным функционалом: вводно-распределительным устройством, УЗИП, счетчиками электроэнергии, АВР, отдельным входом для ДГУ.
