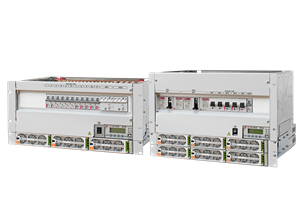

Установки питания 24 В

Группа компаний «Штиль» изготавливает и реализует установки электропитания постоянного тока напряжением 24 В с выходной мощностью от 300 Вт до 24 кВт. Они предназначены для организации бесперебойного электроснабжения телекоммуникационного оборудования и других систем связи.
Установки питания данной серии питаются от стандартной однофазной электросети переменного тока и обеспечивают подключенное оборудование постоянным напряжением 24 В высокого качества. В случае отсутствия переменного напряжения при сбоях в питающей электросети работа защищаемого оборудования поддерживается за счет аккумуляторных батарей. Группа компаний «Штиль» производит установки питания 24 В трех типов: компактные, встраиваемые и шкафные.

Активная мощность, кВт: 0,9
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220
Номинальное выходное напряжение постоянного тока, В: 24
Максимальный выходной ток, А: 37,5 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Компактная установка электропитания модели PS24-0036 предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 37,5 А, максимальная выходная мощность – 900 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Система электропитания PS48-0020 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 330 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0036 обозначена в таблице ниже.
Варианты исполнения установки питания PS24-0036 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS24-0036 (1/0350-1U) | 1 | 12,5 | 300 | 5 |
PS24-0036 (2/0350-1U) | 2 | 25 | 600 | 6,5 |
PS24-0036 (3/0350-1U) | 3 | 37,5 | 900 | 8 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Модель установки питания PS24-0036 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей. Коммутация батареи с выходом осуществляется с помощью реле.

Активная мощность, кВт: 8,1
Форм-фактор: в стойку (встраиваемые)
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 24
Максимальный выходной ток, А: 300 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Встраиваемая установка питания «Штиль» PS24-0300 с максимальной выходной мощностью 8100 Вт предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Установка питания PS24-0300 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 5U, глубина – 365 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0300 обозначена в таблице ниже.
Варианты исполнения установки питания PS24-0300 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS24-0300 (1/2700-5U) | 1 | 100 | 2700 | 18 |
PS24-0300 (1/2700-5U) | 2 | 200 | 5400 | 20 |
PS24-0300 (1/2700-5U) | 3 | 300 | 8100 | 22 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Модель установки питания PS24-0300 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Активная мощность, кВт: 16,2
Форм-фактор: в стойку (встраиваемые)
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 24
Максимальный выходной ток, А: 600 (при установке в изделие 6-ти источников питания (выпрямителей), при Uвх>170 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Встраиваемая установка питания «Штиль» PS24-0600 с максимальной выходной мощностью 16200 Вт предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В.
Особенности конструкции
Установка питания PS24-0600 производится в виде 19-дюймовой корзины высотой 7U. Она предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0600 обозначена в таблице ниже.
Варианты исполнения установки питания PS24-0600 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS24-0600 (1/2700-7U) | 1 | 100 | 2700 | 20 |
PS24-0600 (2/2700-7U) | 2 | 200 | 5400 | 22 |
PS24-0600 (3/2700-7U) | 3 | 300 | 8100 | 24 |
PS24-0600 (4/2700-7U) | 4 | 400 | 10800 | 27 |
PS24-0600 (5/2700-7U) | 5 | 500 | 13500 | 30 |
PS24-0600 (6/2700-7U) | 6 | 600 | 16200 | 33 |
В состав изделий помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
PS24-0600 осуществляет преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Активная мощность, кВт: 24,3
Форм-фактор: шкафной
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 24
Максимальный выходной ток, А: 900 (при установке в изделие 9-ти источников питания (выпрямителей), при Uвх>170 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка питания «Штиль» PS24-0900 шкафного исполнения предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 900 А. Данная модель является оптимальным масштабируемым решением для гарантированного энергоснабжения и позволяет увеличить выходную мощность до 24300 Вт.
Особенности конструкции
Установка питания PS24-0900 имеет шкафное исполнение с габаритами 600х600х1153 мм (ДxШxВ). Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0900 обозначена в таблице ниже.
Варианты исполнения установки питания PS24-0900 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS24-0900 (1/2700) | 1 | 100 | 2700 | 145 |
PS24-0900 (2/2700) | 2 | 200 | 5400 | 148 |
PS24-0900 (3/2700) | 3 | 300 | 8100 | 151 |
PS24-0900 (4/2700) | 4 | 400 | 10800 | 154 |
PS24-0900 (5/2700) | 5 | 500 | 13500 | 157 |
PS24-0900 (6/2700) | 6 | 600 | 16200 | 160 |
PS24-0900 (7/2700) | 7 | 700 | 18900 | 163 |
PS24-0900 (8/2700) | 8 | 800 | 21600 | 167 |
PS24-0900 (9/2700) | 9 | 900 | 24300 | 170 |
В состав изделий помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
PS24-0900 осуществляет преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
