Режимы работы

Модуль внешнего байпаса EBM-01-WСL-1 имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):



  Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):



  Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):



  Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение

Входное подключение: клеммы (L, N, PE). Один энерговвод.

Способ подключения к ИБП: розеточный.

Выходное подключение: автоматы 1хС6, 2хС4, 2хС2, 1хС1.

Управление и индикация

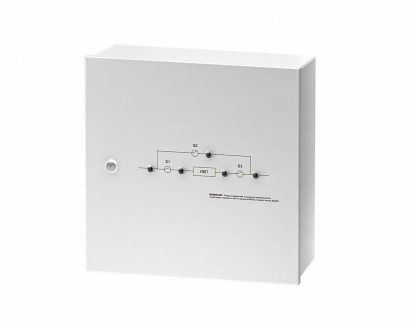

На фронтальной стороне прибора предусмотрены:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.

У EBM-01-WСL-1 возможен дистанционный контроль выбранного режима работы с помощью «сухих» сигнальных контактов. Опция не входит в стандартную комплектацию и заказывается дополнительно.

Технические характеристики и комплектация Модуля внешнего байпаса EBM-01-WCL-1
