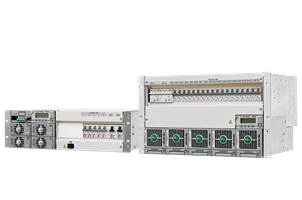

Установки питания 48 В

Группа компаний «Штиль» изготавливает и реализует установки электропитания постоянного тока напряжением 48 В с выходной мощностью от 350 Вт до 80 кВт. Они предназначены для обеспечения бесперебойной работы оборудования в индустрии информационных технологий, отрасли связи, промышленной автоматике, на транспорте и в энергетике.
Установки питания данной серии получают электропитание от стандартной однофазной электросети переменного тока и обеспечивают подключенное оборудование постоянным напряжением 48 В высокого качества. В случае перебоев в питающей электросети работа защищаемого оборудования поддерживается за счёт аккумуляторных батарей. Установки 48 В бывают трех типов: компактные, встраиваемые и шкафные.

Активная мощность, кВт: 1,05
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 21,9 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-0020 (3/0350-1U) отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 48 В. Максимальный выходной ток устройства - 21,9 А, максимальная выходная мощность – 1050 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Система электропитания PS48-0020 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 330 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0020 обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0020 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0020 (1/0350-1U) | 1 | 7,3 | 350 | 5 |
PS48-0020 (2/0350-1U) | 2 | 15,6 | 700 | 6,5 |
PS48-0020 (3/0350-1U) | 3 | 21,9 | 1050 | 8 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Модель установки питания PS48-0020 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Активная мощность, кВт: 2
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 41.66 (при установке в изделие 2-х источников питания)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-0040-1U (2/1000) с максимальной выходной мощностью 2000 Вт предназначена для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 41,66 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции
Система электропитания PS48-0040-1U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 350 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0040-1U обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0040-1U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0040-1U (1/1000) | 1 | 20,83 | 1000 | 7 |
PS48-0040-1U (2/1000) | 2 | 41,66 | 2000 | 8 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установки питания PS48-0040-1U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.

Активная мощность, кВт: 4
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 83,32 (при установке в изделие 4-х источников питания)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-0080-2U (4/1000) с максимальной выходной мощностью 4000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 88,32 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции
Система электропитания PS48-0080-2U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 410x483x88 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0080-2U обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0080-2U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0080-2U (1/1000) | 1 | 20,83 | 1000 | 15 |
PS48-0080-2U (2/1000) | 2 | 41,66 | 2000 | 17,5 |
PS48-0080-2U (3/1000) | 3 | 62,49 | 3000 | 20 |
PS48-0080-2U (4/1000) | 4 | 83,32 | 4000 | 22,5 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установки питания PS48-0080-2U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.

Активная мощность, кВт: 5
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 104,15 (при установке в изделие 5-и источников питания)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-0100-2U (5/1000) с максимальной выходной мощностью 5000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 104,15 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции
Система электропитания PS48-0100-2U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 410x483x88 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0100-2U обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0100-2U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0100-2U (1/1000) | 1 | 20,83 | 1000 | 15 |
PS48-0100-2U (2/1000) | 2 | 41,66 | 2000 | 17,5 |
PS48-0100-2U (3/1000) | 3 | 62,49 | 3000 | 20 |
PS48-0100-2U (4/1000) | 4 | 83,32 | 4000 | 22,5 |
PS48-0100-2U (5/1000) | 5 | 104,15 | 5000 | 25 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установки питания PS48-0100-2U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырёх таких модулей.

Активная мощность, кВт: 8
Форм-фактор: в стойку (встраиваемые)
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 166,64 (при установке в изделие 8-и источников питания)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-0160 (8/1000-6U) с максимальной выходной мощностью 8000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 166,64 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции
Система электропитания PS48-0160 (8/1000-6U) изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 413x483x267 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0160 (8/1000-6U) обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0160 (8/1000-6U) | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0160 (1/1000-6U) | 1 | 20,83 | 1000 | 26 |
PS48-0160 (2/1000-6U) | 2 | 41,66 | 2000 | 28 |
PS48-0160 (3/1000-6U) | 3 | 62,49 | 3000 | 31 |
PS48-0160 (4/1000-6U) | 4 | 83,32 | 4000 | 33 |
PS48-0160 (5/1000-6U) | 5 | 104,15 | 5000 | 35 |
PS48-0160 (6/1000-6U) | 6 | 124,98 | 6000 | 37 |
PS48-0160 (7/1000-6U) | 7 | 145,81 | 6000 | 40 |
PS48-0160 (8/1000-6U) | 8 | 166,64 | 8000 | 43 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установки питания PS48-0160 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырёх таких модулей.

Активная мощность, кВт: 4
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 84 (при установке в изделие 2-х источников питания)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-0080-1U (2/2000) с максимальной выходной мощностью 4000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 84 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции
Система электропитания PS48-0080-1U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 355x483x44 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0080-1U обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0080-1U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0080-1U (1/2000) | 1 | 42 | 2000 | 7,5 |
PS48-0080-1U (2/2000) | 2 | 84 | 4000 | 9 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установки питания PS48-0080-1U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.

Активная мощность, кВт: 8
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 168 (при установке в изделие 4-х источников питания)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-0160-2U (4/2000) с максимальной выходной мощностью 8000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 168 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции
Система электропитания PS48-0160-2U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 398x483x88 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0160-2U обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0160-2U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0160-2U (1/2000) | 1 | 42 | 2000 | 16 |
PS48-0160-2U (2/2000) | 2 | 84 | 4000 | 17,5 |
PS48-0160-2U (3/2000) | 3 | 126 | 6000 | 19 |
PS48-0160-2U (4/2000) | 4 | 168 | 8000 | 20,5 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03.02 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установки питания PS48-0160-2U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03.02, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырёх таких модулей.

Активная мощность, кВт: 16
Форм-фактор: в стойку (встраиваемые)
Номинальное входное переменное напряжение, В: 220
Номинальное выходное напряжение постоянного тока, В: 48
Максимальный выходной ток, А: 336 (при установке в изделие 8 источников питания)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS48-01320-4U (8/2000) с максимальной выходной мощностью 16000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 336 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.
Особенности конструкции
Система электропитания PS48-0320-4U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 358x483x177 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0320-4U обозначена в таблице ниже.
Варианты исполнения установки питания PS48-0320-4U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
PS48-0320-4U (1/2000) | 1 | 42 | 2000 | 11 |
PS48-0320-4U (2/2000) | 2 | 84 | 4000 | 12,5 |
PS48-0320-4U (3/2000) | 3 | 126 | 6000 | 14 |
PS48-0320-4U (4/2000) | 4 | 168 | 8000 | 15,5 |
PS48-0320-4U (5/2000) | 5 | 210 | 10000 | 17 |
PS48-0320-4U (6/2000) | 6 | 252 | 12000 | 18,5 |
PS48-0320-4U (7/2000) | 7 | 294 | 14000 | 20 |
PS48-0320-4U (8/2000) | 8 | 336 | 16000 | 22 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установки питания PS48-0320-4U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удалённый мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырёх таких модулей.
