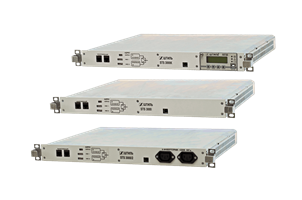

Электронные байпасы для инверторов
ГК «Штиль» предлагает электронные байпасы серии «STS», разработанные для совместного применения с инверторами или в составе инверторных систем. Устройства обеспечивают автоматическое переключение нагрузки с выхода инвертора (инверторной системы) на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим.
Модели электронных байпасов серии «STS» различаются по назначению (совместимости с моделями инверторов «Штиль»), коммутируемой мощности (4000 ВА или 10000 ВА), наличию встроенного контроллера для организации мониторинга (в моделях STS3000K и STS7500K) и способу подключения выводов инверторов (клеммные колодки или трехполюсные разъёмы IEC320).
Запросить цену товара можно по e-mal: info@shtyl-spb.ru или по телефонам: 8 (812) 365-23-80; 937-00-10; 955-44-33.
Электронный байпас STS3000 используется для совместной работы с инверторами «Штиль» PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2. Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.
Совместимость: инверторы PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2
Коммутируемая мощность, ВА/Вт: 4000/3000
Форм-фактор: в стойку
Номинальное входное переменное напряжение, В: 220
Гарантийный срок, мес: 24
Запросить цену товара можно по e-mal: info@shtyl-spb.ru или по телефонам: 8 (812) 365-23-80; 937-00-10; 955-44-33.
Электронный байпас STS3000K используется для совместной работы с инверторами «Штиль» PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2. Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.
Модель STS3000K дополнительно оснащена встроенным контроллером «Штиль» PSC-200.03.02 для организации дистанционного мониторинга состояния и параметров как каждого инвертора, так и инверторной системы в целом.
Совместимость: инверторы PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2
Коммутируемая мощность, ВА/Вт: 4000/3000
Форм-фактор: в стойку
Номинальное входное переменное напряжение, В: 220
Гарантийный срок, мес: 24
Особенности электронных байпасов
Модели электронных байпасов серии «STS» имеют следующие особенности:
- конструктив в виде 19-дюймового модуля высотой 1U для установки в 19-дюймовые телекоммуникационные шкафы или стойки;
- время переключения с инвертора на байпас/с байпаса на инвертор – менее 10 мс;
- клеммные колодки или трехполюсные разъемы IEC320 для подключения инверторов (в зависимости от модели).
Все модели имеют два режима работы:
- on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора;
- off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети.
