Стабилизатор напряжения IS2000RT (2000 ВА)
Инверторный стабилизатор напряжения IS2000RT – стабилизатор нового поколения с расширенными функциональными возможностями. Основной принцип работы устройства – двойное преобразование электрического тока, которое позволяет:
- мгновенно реагировать на малейшие сетевые отклонения (0 мс);
- обеспечивать коррекцию входного напряжения с максимальной точностью (±2%) и в широком диапазоне (90-310 В);
- питать подключенную технику стабилизированным напряжением с идеальным синусом;
- снабжать нагрузку бесперебойным питанием при кратковременном пропадании напряжения (до 200 мс).
Установка и подключение

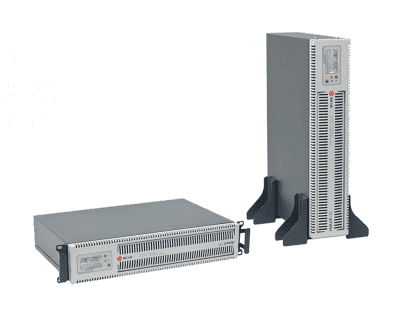

IS2000RT предполагает установку в помещении двумя вариантами:
- вертикально на ровной горизонтальной поверхности с помощью специальных упоров;
- горизонтально в 19-дюймовые направляющие шкафов или стоек.
Детали для установки прилагаются в комплекте поставки к устройству.
К входной сети стабилизатор подсоединяется с помощью сетевого шнура с евровилкой.
К прибору можно подключать одно устройство или группу оборудования. Для этого на корпусе предусмотрены следующие разъёмы:
- IEC-320-C13 – 3 шт.;
- евророзетка EURO F-type – 1 шт.
Панель управления
Для контроля процесса работы на корпусе стабилизатора имеется панель управления, которая представлена информативным ЖК-дисплеем и светодиодными индикаторами. Светодиодов два:
- «Норма» – светится непрерывно при нормальной работе стабилизатора или мигает при переходе на байпас;
- «Авария» – светится, если возник перегрев, перегрузка, короткое замыкание, пропадание сетевого напряжения, внутренние неполадки или низкое сопротивление нагрузки.
ЖК-дисплей отображает основные параметры работы:
- значение напряжения на входе и выходе;
- уровень загрузки прибора и его внутреннюю температуру;
- потребляемую мощность нагрузки;
- аварийные сообщения при перегрузке/перегреве.
Защита
Встроенная система защиты с автовосстановлением убережет стабилизатор и подключенную нагрузку от:
- короткого замыкания и сетевых аварий – выхода напряжения за пределы рабочего диапазона (90-310 В);
- длительной перегрузки и внутреннего перегрева;
- внутренних сбоев в работе.
Встроенный электронный байпас автоматически переключит нагрузку на питание от сети в случае перегрузки или выхода стабилизатора из строя.
Прибор также оснащен сетевыми фильтрами, которые позволяют защитить нагрузку от помех в диапазоне 100 кГц - 30 МГц, и встроенным варистором (2 кВ, 1/50 мкс) для защиты от импульсных перенапряжений.
Охлаждение
Для эффективного охлаждения IS2000RT имеет прочный перфорированный корпус и малошумный кулер с автоматической регулировкой скорости работы.
Средства мониторинга
Стабилизатор IS2000RT предполагает дополнительную установку карты мониторинга (платы расширения интерфейсов) для организации локального и удаленного мониторинга. Существуют несколько видов карт, с полным списком можно ознакомиться на вкладке Аксессуары. Карты поддерживают следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
Заказ карт осуществляется опционально. Удалённо отслеживать работу стабилизатора с установленной картой мониторинга можно через Web-интерфейс или специальную программу – Shtyl Device Manager.
Преимущества
| Широкий рабочий диапазон входного напряжения | Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения |
| Мгновенное быстродействие | Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок |
| Высокая точность стабилизации | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Идеальная синусоида выходного напряжения | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Схема без трансформатора | Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) |
| Питание нагрузки до 200 мс при пропадании сети | Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения |
| Полная электронная защита | От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора |
| Автоматический перезапуск после аварий | Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии |
| Полное цифровое управление | На основе высокопроизводительного цифрового сигнального процессора |
| Фильтрация помех | Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц |
| Встроенный электронный байпас | Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора |
| Информативный ЖК-дисплей | Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др. |
| Корректор коэффициента мощности на входе | Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, без влияния на входную сеть |
| Высокая перегрузочная способность 150% | Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы |
| Высокий КПД | Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату |
| Широкие возможности мониторинга | Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager |
| Универсальная установка | Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку |
| Большой срок службы | За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов |
Технические характеристики Стабилизатора напряжения IS2000RT (2 кВА)
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Полная мощность, кВА | 2 | ||||
| Активная мощность, кВт | 1,5 | ||||
| Принцип стабилизации | инверторный (с двойным преобразованием) | ||||
| Способ установки | напольный / в стойку | ||||
| Входные характеристики | |||||
| Тип входной сети | однофазная трёхпроводная (L, N, PE) | ||||
| Совместимость с генератором | есть | ||||
| Номинальное входное напряжение, В | 220/230 | ||||
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | ||||
| Предельный диапазон входного напряжения, В | 90-310 | ||||
| Нижний порог отключения нагрузки, В | 90 | ||||
| Нижний порог подключения нагрузки, В | 110 | ||||
| Верхний порог отключения нагрузки, В | 310 | ||||
| Верхний порог подключения нагрузки, В | 290 | ||||
| Номинальная входная частота, Гц | 50 | ||||
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 | ||||
| Диапазон входной частоты | 43-57 | ||||
| Входной коэффициент мощности | 0,99 | ||||
| Максимальный входной ток, А | 10 | ||||
| Потребляемая мощность в режиме холостого хода, Вт | 30 | ||||
| Плавный пуск | есть | ||||
| Выходные характеристики | |||||
| Тип выходного напряжения | однофазное | ||||
| Номинальное выходное напряжение, В | 220/230 | ||||
| Точность стабилизации, % | ±2 | ||||
| Быстродействие, мс | 0 | ||||
| Форма выходного напряжения | чистая синусоида | ||||
| Номинальная выходная частота, Гц | 50 (отклонения выходной частоты определяются частотой сети) | ||||
| Время автономной работы при отключении питания | не более 200 мс | ||||
| Максимальный выходной ток, А | 9 | ||||
| Коэффициент нелинейных искажений выходного напряжения, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | ||||
| Крест-фактор | 3:1 | ||||
| Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с | ||||
| КПД, % | до 97 | ||||
| Защита | |||||
| Перегрузка по выходу | электронная защита c восстановлением | ||||
| Короткое замыкание | электронная защита c восстановлением | ||||
| Перегрев | электронная защита c восстановлением | ||||
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) | ||||
| Защита от высокочастотных помех | 100 кГц - 30 МГц | ||||
| Защита от аварии сети | электронная защита c восстановлением | ||||
| Защита от аварии стабилизатора | электронная аварийная защита | ||||
| Электронный автоматический байпас | есть | ||||
| Ручной байпас | нет | ||||
| Панель управления и интерфейсы | |||||
| ЖК-дисплей со светодиодной индикацией | отображение состояния системы и основных входных и выходных параметров | ||||
| Светодиодная индикация | норма, авария | ||||
| "Сухие" контакты | опция (требуется установка карты мониторинга) | ||||
| mini-USB | опция (требуется установка карты мониторинга) | ||||
| USB | опция (требуется установка карты мониторинга) | ||||
| Ethernet | опция (требуется установка карты мониторинга) | ||||
| Подключение | |||||
| Входная сеть | сетевой шнур с трёхполюсной вилкой | ||||
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type (1 шт.) | ||||
| Надёжность и эксплуатационные характеристики | |||||
| Установка | в помещении | ||||
| Диапазон рабочей температуры, 0С | от +5 до +40 | ||||
| Диапазон температуры хранения,0С | от -40 до +40 | ||||
| Тип охлаждения | принудительное, вентиляторное | ||||
| Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА | <32 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов) |
||||
| Относительная влажность, % | от 0 до 80 (без конденсата) | ||||
| Рабочая высота, м | до 3000 м над уровнем моря | ||||
| Степень защиты от пыли и влаги | IP20 | ||||
| Срок службы, лет | не менее 10 | ||||
| Наработка на отказ, ч | не менее 150000 | ||||
| Гарантия, мес | 24 | ||||
| Механические характеристики | |||||
| Габариты (ДхШхВ), мм | 305х207х451 (напольная установка) 316х484х88 (стоечная установка) |
||||
| Высота установки в стойку, U | 2 | ||||
| Масса, кг | 6 | ||||
| Цвет корпуса | серый | ||||
| Стандарты и сертификаты | |||||
| Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | ||||
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) | ||||
КОМПЛЕКТАЦИЯ IS2000RT
Стабилизатор напряжения IS2000RT: 1 шт.
Упоры для вертикальной установки: 2 шт.
Кронштейны для горизонтального крепления: 2 шт.
Кабель для подключения нагрузки с разъемами «С14-С13», длина 1,5 м: 1 шт.
Руководство по эксплуатации: 1 шт.
Гарантийный талон: 1 шт.
Упаковка (картонный короб): 1 шт.
