IS3306RT (6кВА)
IS3306RT – стабилизатор нового поколения с прогрессивной технологией двойного преобразования переменного тока, которая обеспечивает ряд технических преимуществ прибора по сравнению с другими типами стабилизаторов, в частичности:
- моментальное быстродействие (0 мс);
- коррекцию входного напряжения в широком диапазоне (155-537 В) и с высокой точностью (±2%);
- идеальную синусоидальную форму выходного напряжения;
- бесперебойное питание нагрузки в случае кратковременного пропадании электричества (до 200 мс).
Стабилизатор охлаждается двумя малошумными вентиляторами с интеллектуальным принципом работы. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА.
Установка и подключение

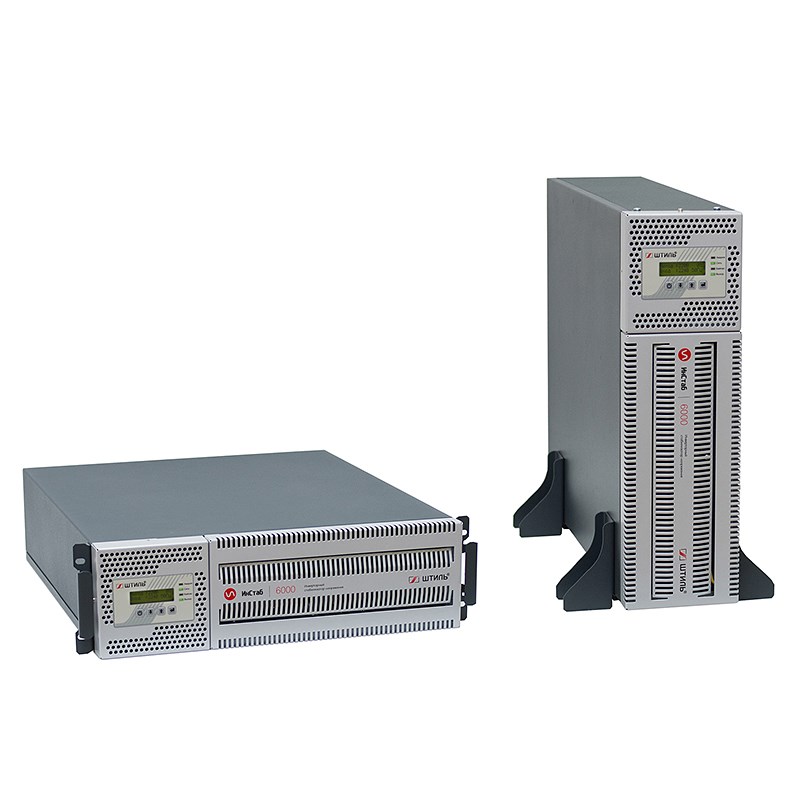

Стабилизатор IS3306RT может быть установлен двумя вариантами:
- вертикально на ровной горизонтальной поверхности (на специальные упоры);
- горизонтально в 19-дюймовые направляющие шкафов или стоек.
Детали для крепежа обоими способами входят в комплект поставки устройства.
В случае стоечной установки рекомендуем дополнить заказ специальным комплектом для монтажа (узнать о нем подробнее можно на вкладке «Аксессуары»), который служит для горизонтальной поддержки и более удобного крепления стабилизатора.
Устройство имеет панель управления, которая может поворачиваться на 90° при смене положения стабилизатора (вертикальное/горизонтальное).
На задней панели устройства предусмотрены клеммные разъемы для подключения нагрузки и сетевого питания.
Индикация
IS3306RT удобно контролируется и управляется с помощью современного кнопочного ЖК-дисплея и четырех светодиодных индикаторов: «Авария», «Сеть», «Байпас» и «Выход».
На ЖК-дисплее представлена следующая информация:
- значение входного и выходного напряжения по каждой фазе;
- частота входной сети;
- процент загрузки стабилизатора;
- активная и полная мощность подключенных электроприборов;
- режим работы;
- произошедшие аварии с указанием их причин.
С помощью дисплея также можно настроить: выходное фазное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхнюю и нижнюю границу допустимого диапазона напряжения в ЭКО-режиме, время задержки перед возвратом в ЭКО-режим.
Защита
IS3306RT оснащен надежной системой электронной защиты с автовосстановлением после короткого замыкания, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.
В стабилизаторе установлен варистор (2 кВ, 1/50 мкс) и сетевые фильтры для защиты от высокочастотных помех (100 кГц - 30 МГц).
Кроме того, в IS3306RT есть электронный байпас, для которого по умолчанию выбран автоматический режим. Он позволяет переключить питание нагрузки на сеть при перегрузке прибора или выходе из строя. С помощью дисплея можно изменить режим байпаса:
- отключить его автоматическую работу, выбрав «Не использовать»;
- включить байпас для постоянной работы, выбрав «Включить обвод».
Средства мониторинга
В IS3306RT предусмотрена установка плат расширения, позволяющих организовать локальный/дистанционный мониторинг работы стабилизатора. Платы имеют следующие интерфейсы:
- RS-232 и RS-485;
- mini-USB и USB;
- «сухие» контакты;
- Ethernet.
Мониторинг работы стабилизатора с установленными платами расширения осуществляется в web-интерфейсе или специальной программе «Shtyl Device Manager» (SDM). Платы не входят в стандартную комплектацию и заказываются дополнительно.
Преимущества
| Широкий рабочий диапазон входного напряжения | Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения |
| Мгновенное быстродействие | Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок |
| Высокая точность стабилизации | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Идеальная синусоида выходного напряжения | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Схема без трансформатора | Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) |
| Питание нагрузки до 200 мс при пропадании сети | Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения |
| Полная электронная защита | От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора |
| Автоматический перезапуск после аварий | Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии |
| Полное цифровое управление | На основе высокопроизводительного цифрового сигнального процессора |
| Фильтрация помех | Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц |
| Встроенный электронный байпас | Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора |
| Совместимость с генераторами | Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков |
| Корректор коэффициента мощности на входе | Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, без влияния на входную сеть |
| Высокая перегрузочная способность 150% | Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы |
| Высокий КПД | Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату |
| Наличие режима ECO | Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети |
| Широкие возможности мониторинга | Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager |
| Универсальная установка | Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку |
| Малый вес и компактные размеры | Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении |
| Большой срок службы | За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов |
Технические характеристики
| Общие | ||||
| Полная мощность, кВА | 6 | |||
| Активная мощность, кВт | 5,4 | |||
| Принцип стабилизации | инверторный (с двойным преобразованием) | |||
| Способ установки | напольный / в стойку | |||
| Режимы работы | стабилизация, ECO | |||
| Страна производитель | Россия | |||
| Входные | ||||
|---|---|---|---|---|
| Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) | |||
| Совместимость с генератором | есть | |||
| Номинальное входное фазное/линейное напряжение, В | 220/380 (230/400) | |||
| Рабочий диапазон фазного/линейного входного напряжения, В | 165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60% |
|||
| Предельный диапазон фазного (линейного) входного напряжения, В | 90-310 (155-537) | |||
| Нижний порог отключения нагрузки, В | 90 (155) | |||
| Нижний порог подключения нагрузки, В | 110 (190) | |||
| Верхний порог отключения нагрузки, В | 310 (537) | |||
| Верхний порог подключения нагрузки, В | 290 (502) | |||
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +15) | |||
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) | |||
| Номинальная входная частота, Гц | 50 | |||
| Диапазон входной частоты | 43-57 (50±14%) | |||
| Входной коэффициент мощности | 0,99 | |||
| Максимальный входной ток одной фазы, А | 11,4 | |||
| Потребляемая мощность в режиме холостого хода, Вт | 75 | |||
| Плавный пуск | есть | |||
| Выходные | ||||
| Тип выходного напряжения | трёхфазное | |||
| Диапазон настройки выходного фазного напряжения, В | 220-240 | |||
| Точность стабилизации, % | ±2 | |||
| Быстродействие, мс | 0 | |||
| Форма выходного напряжения | чистая синусоида | |||
| Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) | |||
| Время автономной работы при отключении питания | не более 200 мс | |||
| Максимальный выходной ток одной фазы, А | 9,1 | |||
| Коэффициент нелинейных искажений выходного напряжения, % | <1,5% при линейной нагрузке, <3% при нелинейной нагрузке | |||
| Крест-фактор | 3:1 | |||
| Время запуска (восстановления после аварии сети), с | до 20 | |||
| Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с | |||
| КПД, % | до 97 | |||
| КПД при работе через байпас или в режиме ECO, % | до 99 | |||
| Защита | ||||
| Перегрузка по выходу | электронная защита c восстановлением | |||
| Короткое замыкание | электронная защита c восстановлением | |||
| Перегрев | электронная защита c восстановлением | |||
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) | |||
| Защита от высокочастотных помех | 100 кГц - 30 МГц | |||
| Защита от аварии сети | электронная защита c восстановлением | |||
| Защита от аварии стабилизатора | электронная аварийная защита | |||
| Электронный автоматический байпас | есть | |||
| Панель управления и интерфейсы | ||||
| ЖК-дисплей со светодиодной индикацией | отображение работы системы, основных входных и выходных параметров и аварийных состояний | |||
| USB | опция (требуется установка карты мониторинга) | |||
| Ethernet | опция (требуется установка карты мониторинга) | |||
| RS-485 | опция (требуется установка карты мониторинга) | |||
| "Сухие" контакты | 3 шт. или 8 шт. (опция) | |||
| Подключение | ||||
| Входная сеть | клеммное подключение (L1, L2, L3, N, PE) | |||
| Нагрузка (выходные разъёмы) | клеммное подключение (L1, L2, L3, N) | |||
| Надёжность и эксплуатационные характеристики | ||||
| Установка | в помещении | |||
| Диапазон рабочей температуры, 0С | от +5 до +40 | |||
| Диапазон температуры хранения,0С | от -40 до +40 | |||
| Тип охлаждения | принудительное (вентиляторное) | |||
| Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА | <40 (при минимальной скорости вращения вентиляторов), <61 (при максимальной скорости вращения вентиляторов) |
|||
| Относительная влажность, % | от 0 до 80 (без конденсата) | |||
| Рабочая высота, м | до 3000 м над уровнем моря | |||
| Степень защиты от пыли и влаги | IP20 | |||
| Срок службы, лет | не менее 10 | |||
| Наработка на отказ, ч | не менее 150000 | |||
| Гарантия, мес | 24 | |||
| Механические характеристики | ||||
| Габаритные размеры ДхШхВ (без упаковки), мм | 530x250x459 (напольная установка) 530x484x130 (стоечная установка) |
|||
| Высота установки в стойку, U | 3 | |||
| Масса, кг | 17 | |||
| Цвет корпуса | серый | |||
| Стандарты и сертификаты | ||||
| Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | |||
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) | |||
КОМПЛЕКТАЦИЯ IS3306RT
Стабилизатор напряжения IS3306RT: 1 шт.
Упоры для вертикальной установки: 2 шт.
Кронштейны для горизонтального крепления: 2 шт.
Руководство по эксплуатации: 1 шт.
Гарантийный талон: 1 шт.
Упаковка: 1 шт.
