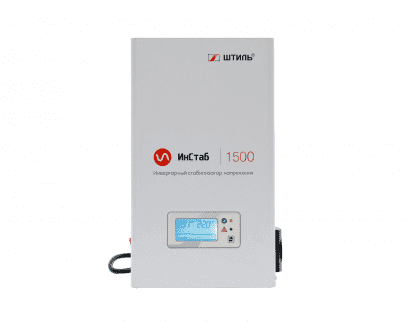

Инстаб IS1500 (настенное исполнение) 220 В
IS1500 — стабилизатор нового поколения, обладающий улучшенными техническими характеристиками. Его основная особенность заключается в принципе двойного преобразования электроэнергии, который позволяет:
- выполнять коррекцию сетевого напряжения бесступенчато и непрерывно в широком диапазоне (90-310 В);
- создавать выходное напряжение с идеальным синусом и повышенной точностью (± 2%);
- бесперебойно обеспечивать нагрузку электропитанием в течение 200 мс в случае кратковременного отключения электроэнергии.
IS1500 оснащён комбинированной системой охлаждения (конвенционной/вентиляторной). Охлаждение выполняется конвекционным, безвентиляторным способом до тех пор, пока внутренняя температура стабилизатора не достигнет критической отметки. Только в этом случае включаются вентиляторы.
Установка и подключение
Модель IS1500 предназначена для настенной установки. Она крепится на вертикальную поверхность на дюбель-гвозди или саморезы в зависимости от материала стены.
Стабилизатор подключается в сеть с помощью сетевого шнура с евровилкой. Нагрузка питается от стабилизатора через евророзетку, размещенную на боковой стороне корпуса.
Индикация
Отслеживать работу устройства можно через светодиодную индикацию и ЖК-дисплей, расположенные на фронтальной стороне корпуса. Индикаторы сигнализируют о следующих режимах работы прибора:
- «Норма» – светится непрерывно в штатном режиме, мигает в случае перехода на автоматический байпас;
- «Авария» – светится красным, если произошли следующие проблемы: перегрев, перегрузка (на ЖК-дисплее появится соответствующая информация), короткое замыкание, неполадки внутри изделия, отключение входной сети или низкое сопротивление нагрузки.
ЖК-дисплей отображает основные параметры сети и устройства:
- значение входного и выходного напряжения;
- уровень нагрузки на прибор;
- текстовые сообщения о перегрузке или перегреве стабилизатора;
- мощность, потребляемую подключенными устройствами;
- температуру внутри прибора.
Защита
Модель IS1500 обладает комплексной электронной защитой от следующих проблем:
- перегрузки по выходу, короткого замыкания или внутреннего перегрева;
- критически пониженного или повышенного входного напряжения (менее 90 В или более 310 В);
- внутренних неполадок в устройстве.
Устройство автоматически восстанавливает свою работу после устранения вышеуказанных проблем.
Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами.
Кроме того, стабилизатор имеет автоматический байпас для питания нагрузки напрямую от электросети в случаях перегрузки или внутренних неполадок прибора.
Преимущества
| Широкий рабочий диапазон входного напряжения | Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения |
| Мгновенное быстродействие | Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок |
| Высокая точность стабилизации | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Идеальная синусоида выходного напряжения | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Схема без трансформатора | Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) |
| Питание нагрузки до 200 мс при пропадании сети | Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения |
| Полная электронная защита | От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора |
| Автоматический перезапуск после аварий | Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии |
| Полное цифровое управление | На основе высокопроизводительного цифрового сигнального процессора |
| Фильтрация помех | Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц |
| Встроенный электронный байпас | Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора |
| Информативный ЖК-дисплей | Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др. |
| Совместимость с генераторами | Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков |
| Корректор коэффициента мощности на входе | Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть |
| Высокая перегрузочная способность 150% | Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы |
| Высокий КПД | Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату |
| Малый вес и компактные размеры | Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении |
| Большой срок службы | За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов |
Технические характеристики Стабилизатора напряжения IS1500 (1500 ВА)
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Полная мощность, кВА | 1,5 | ||||
| Активная мощность, кВт | 1,125 | ||||
| Принцип стабилизации | инверторный (с двойным преобразованием) | ||||
| Способ установки | настенный | ||||
| Входные характеристики | |||||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | ||||
| Совместимость с генератором | есть | ||||
| Номинальное входное напряжение, В | 220/230 | ||||
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | ||||
| Предельный диапазон входного напряжения, В | 90-310 | ||||
| Нижний порог отключения нагрузки, В | 90 | ||||
| Нижний порог подключения нагрузки, В | 110 | ||||
| Верхний порог отключения нагрузки, В | 310 | ||||
| Верхний порог подключения нагрузки, В | 290 | ||||
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 | ||||
| Номинальная входная частота, Гц | 50 | ||||
| Диапазон входной частоты | 43-57 (50±14%) | ||||
| Входной коэффициент мощности | 0,99 | ||||
| Максимальный входной ток, А | 7,3 | ||||
| Потребляемая мощность в режиме холостого хода, Вт | 30 | ||||
| Плавный пуск | есть | ||||
| Выходные характеристики | |||||
| Тип выходного напряжения | однофазное | ||||
| Номинальное выходное напряжение, В | 220/230 | ||||
| Точность стабилизации, % | ±2 | ||||
| Быстродействие, мс | 0 | ||||
| Форма выходного напряжения | чистая синусоида | ||||
| Номинальная выходная частота, Гц | 50 (отклонения выходной частоты определяются частотой сети) | ||||
| Время автономной работы при отключении питания | не более 200 мс | ||||
| Максимальный выходной ток, А | 6,8 | ||||
| Коэффициент нелинейных искажений выходного напряжения, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | ||||
| Крест-фактор | 3:1 | ||||
| Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с | ||||
| КПД, % | до 97 | ||||
| Защита | |||||
| Перегрузка по выходу | электронная защита c автовосстановлением | ||||
| Короткое замыкание | электронная защита c автовосстановлением | ||||
| Перегрев | электронная защита c автовосстановлением | ||||
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) | ||||
| Защита от высокочастотных помех | 100 кГц - 30 МГц | ||||
| Защита от аварии сети | электронная защита c автовосстановлением | ||||
| Защита от аварии стабилизатора | электронная аварийная защита | ||||
| Электронный автоматический байпас | есть | ||||
| Панель управления и интерфейсы | |||||
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров | ||||
| Светодиодная индикация | норма, авария | ||||
| Подключение | |||||
| Входная сеть | сетевой шнур с трёхполюсной вилкой | ||||
| Нагрузка (выходные разъёмы) | F-type EURO розетка с заземлением (1 шт.) | ||||
| Надежность и эксплуатационные характеристики | |||||
| Установка | в помещении | ||||
| Диапазон рабочей температуры, °С | от +5 до +40 | ||||
| Диапазон температуры хранения,0С | от -40 до +40 | ||||
| Тип охлаждения | комбинированное (конвекционное/вентиляторное) | ||||
| Относительная влажность, % | от 0 до 80 (без конденсата) | ||||
| Рабочая высота, м | до 3000 м над уровнем моря | ||||
| Степень защиты от пыли и влаги | IP20 | ||||
| Срок службы, лет | не менее 10 | ||||
| Наработка на отказ, ч | не менее 150000 | ||||
| Гарантия, мес | 24 | ||||
| Механические характеристики | |||||
| Габариты (ДхШхВ), мм | 78х187х300 | ||||
| Масса, кг | 3 | ||||
| Цвет корпуса | серый | ||||
| Стандарты и сертификаты | |||||
| Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | ||||
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) | ||||
КОМПЛЕКТАЦИЯ стабилизатора IS1500
Стабилизатор напряжения IS1500: 1 шт.
Дюбель 6х40: 2 шт.
Шуруп "саморез" 4,2х41: 2 шт.
Руководство по эксплуатации: 1 шт.
Гарантийный талон: 1 шт.
Шаблон для разметки поверхности: 1 шт.
Упаковка (картонный короб): 1 шт.
