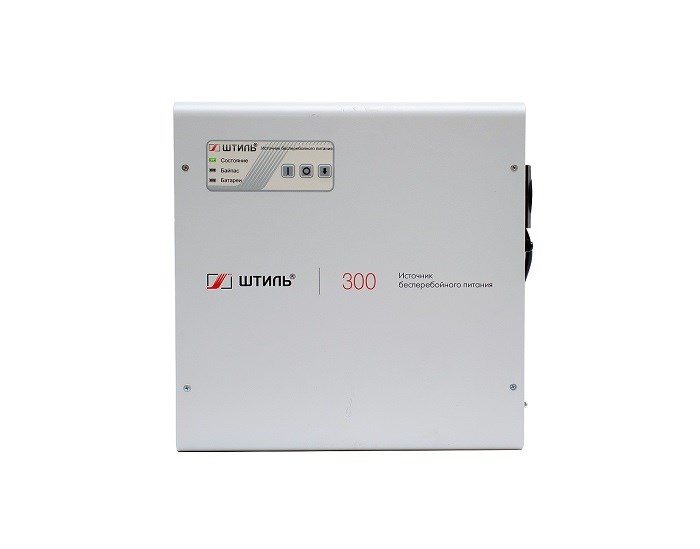

ИБП SW300SL (300 ВА)

Особенности ИБП SW300SL

Установка и подключение

Модель SW300SL предназначена для установки на любой ровной вертикальной поверхности с помощью саморезов или дюбель-гвоздей, которые крепятся в специальные отверстия на задней панели.

Нагрузка подключается к ИБП через евророзетку. К сети устройство подсоединяется с помощью шнура с евровилкой.

Автономная работа

Для резервного питания нагрузки ИБП SW300SL оснащён встроенной батареей (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке ИБП АБ способны обеспечить автономную работу в течение 8 минут.

Зависимость времени автономной работы SW300SL на встроенных батареях от уровня нагрузки:

 Внимание! Модель SW300SL не поддерживает подключение внешних аккумуляторных батарей.

В SW300SL применены современные технологии сокращения времени заряда и продления срока службы аккумулятора (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы по автоматическому отключению АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлению пользователя об износе АБ и прогнозированию времени автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).

Панель управления

На панели управления ИБП размещены функциональные кнопки для включения/отключения устройства, выполнения «холодного» старта, изменения режима работы (онлайн, байпас или ECO), а также тестирования батареи (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».

Обратите внимание!
Для своевременного выявления неисправности рекомендуется тестировать аккумулятор не реже одного раза в полгода.

Для контроля работы ИБП имеет светодиодные индикаторы:

• «Состояние» – режим работы устройства и возникновение аварий;
• «Байпас» – работа через байпас/ЭКО-режим;
• «Батарея» – состояние батареи.

Средства мониторинга и настройки

В SW300SL предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протокол Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Состояние ИБП SW300SL можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Обратите внимание на то, что карта (плата) не входит в стандартную комплектацию ИБП и приобретается отдельно.

Защита

ИБП SW300SL оснащён электронной защитой от:

• короткого замыкания;
• длительной перегрузки по выходу;
• внутреннего перегрева.

Устройство способно самостоятельно перезапускаться после устранения причины аварии.

Также модель имеет защиту от:

• импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
• высокочастотных помех (100 кГц - 30 МГц);
• неполадок в работе (при их возникновении потребители либо обесточиваются, либо через встроенный байпас безразрывно переключаются на сеть).

Преимущества ИБП SW250SL

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
• бесшумная работа.

Высокая надёжность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Функциональность

• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 8 минут (при 100% нагрузке);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности дистанционного мониторинга и управления;
• настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• система конвекционного (безвентиляторного) охлаждения.

Технические характеристики ИБП SW300SL

Аксессуары для ИБП SW250SL

С ИБП SW300SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
