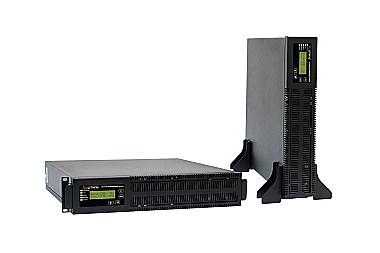

ИБП STR500SL (500 ВА)

Артикул:
2432
Вес:
15
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП STR500SL

Установка и подключение

Корпус STR500SL рассчитан на два способа размещения:

  • в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку);
  • на пол, стол или стеллаж в вертикальном положении.

Для подключения нагрузки предусмотрены три «компьютерные» розетки С13. К электросети устройство подключается через сетевой кабель с вилкой типа «Schuko - C13» длиной 1,5 м.

Автономная работа

ИБП STR500SL имеет встроенное зарядное устройство (ток 1 А) и батарейный блок с двумя аккумуляторами емкостью 9 Ач, за счет которых устройство при 100% загрузке обеспечивает резервное питание техники в течение 10 минут.

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП. Купить сменный батарейный блок.

Зависимость времени автономной работы STR5001SL на встроенных батареях от уровня нагрузки:

Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Время автономной работы, мин 220 75 43 30 22 18 10 13 11 10

В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена. При этом замена батарей не влияет на гарантию.

Внимание! Подключение внешних аккумуляторов к данному ИБП не предусмотрено.

Внимание! Изначально внутренние АКБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR500SL применены современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об их износе и прогнозировать время автономии подключенных электроприборов.

Панель управления

Контроль и настройка основных рабочих параметров STR500SL выполняется на панели управления с ЖК-дисплеем, функциональными клавишами и светодиодными индикаторами:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

Настройка на ЖК дисплее:

  • режим запуска и работы;
  • выходное напряжение;
  • номинальная частота при работе от АБ;
  • режим байпаса;
  • вкл./выкл. звуковой сигнализации;
  • параметры АБ (емкость, напряжение, термокомпенсация и др.);
  • тест АБ (время и период).

Доступно три вида теста АБ:

  • 10-ти секундный (питание нагрузки в течение 10 секунд);
  • на заданное время (питание нагрузки в течение заданного времени);
  • до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их емкости и калибровкой).

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

STR500SL имеет электронную защиту от:

  • перегрузки;
  • короткого замыкания;
  • внутреннего перегрева.

После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку или безразрывно переводит её питание на сеть через байпас).

Средства мониторинга

ИБП STR500SL имеет один слот для установки карты удаленного мониторинга. В зависимости от модели, карта может иметь следующие интерфейсы:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Состояние ИБП с установленной платой можно отслеживать в веб-браузере или программе Shtyl Device Manger (SDM).

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП STR500SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • выходное напряжение настраивается в диапазоне 220-240 В.

Функциональность

  • универсальное исполнение – напольное/стоечное;
  • «горячая» замена батарейного блока (без отключения нагрузки);
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 10 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск после устранения причины аварии;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП STR500SL

Общие
Полная мощность, кВА 0.5
Активная мощность, кВт 0,4
Число фаз 1 в 1
Форм-фактор напольный/в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 2,7
Максимальный ток байпаса, А 5
Потребляемая мощность в режиме холостого хода, Вт 20
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,89
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 4,5
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 965
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 81
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Поддержка подключения внешних АБ нет
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 24
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12В, шт. 2
Ёмкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ есть
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 10 (22)
Ориентировочное время автономной работы (при 80% загрузке ИБП), мин 12
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей  отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батареи
Функциональные клавиши вкл, откл, вверх, ввод (управление отображаемым на ЖК-дисплее меню, настройка ИБП)
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга,
обмен данными только с оборудованием «Штиль»)
«Сухие» контакты опция (требуется установка карты мониторинга)
Датчик температуры опция (требуется установка карты мониторинга IC-SNMP/mini-USB)
Подключение
Входная сеть IEC-320-C14
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 445х440х89 (в стойку, без учёта кронштейнов для горизонтального крепления)
445х482х89 (в стойку, полный габарит)
445х207х467 (напольный)
Габаритные размеры ДхШхВ (в упаковке), мм 138х512х530
Высота установки в стойку, U 2
Масса, кг 15
Цвет корпуса чёрный
КОМПЛЕКТАЦИЯ
ИБП переменного тока STR500SL 1 шт.
Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м 1 шт.
Кабель нагрузки С13-С14, длина 1,5 м 1 шт.
Кронштейн для горизонтального крепления 2 шт.
Упор для вертикальной установки 2 шт.
Защитная заглушка для разъёма TD50A (разъём для подключения внешних АБ) 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка (картонный короб) 1 шт.
Гарантийный талон 1 шт.
