ИБП STR500SL-18 (500 ВА)

Особенности ИБП STR500SL-18

Установка и подключение

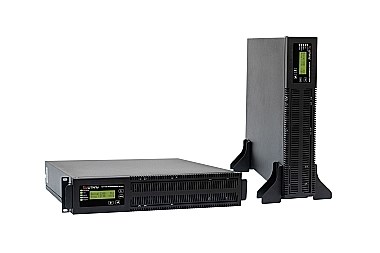

Универсальный корпус STR500SL-18 позволяет устанавливать его двумя способами:

• в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку);
• на пол, стол или стеллаж в вертикальном положении.

Для подключения нагрузки на корпусе ИБП размещен блок из трех «компьютерных» розеток С13. К электросети устройство подключается через сетевой кабель с евровилкой длиной 1,5 м.

Автономная работа

Автономную работу нагрузки обеспечивают встроенные зарядное устройство (ток 5 А) и батарейный блок с четырьмя аккумуляторами суммарной ёмкостью 18 Ач. При 100% нагрузке резервное питание подключенной электротехники продлится 22 минуты (Таблица времени автономной работы).

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП. Купить сменный батарейный блок.

Внимание!

Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

Для увеличения времени автономной работы до 2,5 ч при 100% загрузке предусмотрено подключение до 4-ёх внешних батарейных модулей BMRT-24-18 (Таблица времени автономной работы).

Таблицы времени автономной работы

Зависимость времени автономной работы STR5001SL на встроенных батареях от уровня нагрузки:

Для обеспечения более длительного времени автономной работы необходимо использовать внешние батарейные модули.

Цена Батарейного модуля BMRT-24-18 составляет 29 540,00 руб.

В STR500SL-18 используются современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Для контроля и настройки рабочих параметров в ИБП STR500SL-18 предусмотрена панель управления с ЖК-дисплеем, функциональными клавишами и пятью светодиодными индикаторами:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

Настройка на ЖК дисплее:

• режим запуска и работы;
• выходное напряжение;
• номинальная частота при работе от АБ;
• режим байпаса;
• вкл./выкл. звуковой сигнализации;
• параметры АБ (емкость, напряжение, термокомпенсация и др.);
• тест АБ (время и период).

Доступно три вида теста АБ:

• 10-ти секундный (питание нагрузки в течение 10 секунд);
• на заданное время (питание нагрузки в течение заданного времени);
• до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их емкости и калибровкой).

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

STR500SL-18 имеет электронную защиту от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины аварии ИБП автоматически перезапускается.

Также ИБП оснащен молниезащитой, защитой от высокочастотных помех и неполадок в работе (при их возникновении нагрузка либо отключается, либо через байпас безразрывно переводится на сеть).

Средства мониторинга

В STR500SL-18 можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты;
• датчик температуры.

С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Редактирование параметров ИБП STR500SL-18 осуществляется через панель управления или меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП STR500SL-18

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.

Функциональность

• универсальное исполнение – напольное/стоечное;
• «горячая» замена батарейного блока (без отключения нагрузки);
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 22 минут (при 100% нагрузке);
• увеличение времени резервного питания нагрузки до 150 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей BMRT-24-18;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• настройка выходного напряжения в диапазоне 220-240 В с шагом 10 В;
• широкие возможности локального/удаленного мониторинга и управления.

Высокая надёжность

• многоуровневая электронная система защиты;
• автоматический перезапуск после устранения причины аварии;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП STR500SL-18
