ИБП SR1106L (6000 ВА)

Особенности ИБП SR1106L  (6000 ВА)

Установка и подключение

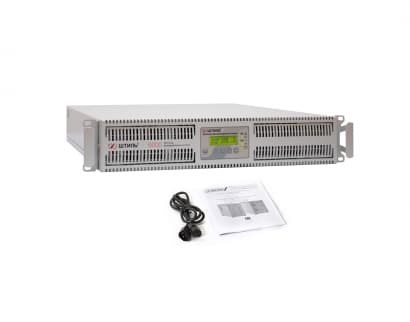

ИБП SR1106L выполнен в компактном корпусе (исполнения rack), предназначенном для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки.

Автономная работа

SR1106L оснащён встроенным зарядным устройством (ток 4 А) и разъёмом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

Зависимость времени автономной работы SR1106L на внешних батареях от уровня нагрузки:

Более длительное время автономной работы (до 9,5 ч при 100% нагрузке) можно обеспечить за счёт подключения фронттерминальных батарей, размещённых в телекоммуникационных шкафах. Также это потребует подключения дополнительного внешнего зарядного устройства.

В SR1106L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров SR1106L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается следующая информация:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Система охлаждения

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Защита

SR1106L оснащён многоуровневой системой защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Электронный байпас обеспечивает автоматический и бесперебойный переход электропитания нагрузки на сеть при перегрузке ИБП или выходе его из строя.

Средства мониторинга

Функционал SR1106L предусматривает локальный/удалённый мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга (плат расширения интерфейсов), которые могут содержать следующие интерфейсы:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

ИБП с установленной платой удобно контролируется через веб-браузер или специальное ПО Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП SR1106L

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• плавный пуск;
• резервное питание до 30 мин (за счёт подключения внешних батарейных модулей) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удалённого мониторинга и управления;
• большой выбор дополнительных аксессуаров.

Высокая надёжность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП SR1106L (6000 ВА)

Аксессуары для ИБП SR1106L

С ИБП SR1106L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
