ИБП SR1101SL (1000 ВА)
Особенности ИБП SR1101SL
Установка и подключение
SR1101SL имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.
Для подключения нагрузки предусмотрены два типа разъёмов: евророзетка (1 шт.), «компьютерные» розетки С13 (3 шт.). Для подключения входного переменного напряжения используется разъем С14.
Автономная работа
Автономную работу подключенных приборов обеспечивают встроенные батареи (9 Ач) и зарядное устройство (ток 1 А). При 100% нагрузке АБ обеспечат резервное питание нагрузки в течение 5 минут.
Зависимость времени автономной работы SR1101SL на встроенных батареях от уровня нагрузки:
Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Время автономной работы, мин | 120 | 45 | 25 | 20 | 15 | 12 | 10 | 8 | 7 | 5 |
В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Система охлаждения
Устройство охлаждается с помощью малошумного вентилятора, скорость работы которого зависит от уровня нагрузки.
Защита
В ИБП SR1101SL используется современная многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- импульсных перенапряжений и сетевых высокочастотных помех;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный автоматический байпас осуществляет бесперебойное переключение питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузке.
Средства мониторинга
На задней панели корпуса ИБП размещены два слота для установки плат расширения интерфейсов (карт мониторинга), позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).
Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
Преимущества ИБП SR1101SL
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
Функциональность
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке) ;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ;
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- большой выбор дополнительных аксессуаров.
Высокая надёжность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентилятором с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Технические характеристики ИБП SR1101SL
Общие | |
Полная мощность, кВА | 1 |
Активная мощность, кВт | 0,9 |
Форм-фактор | в стойку |
Топология | on-line (с двойным преобразованием) |
Режимы работы | on-line, автономный, ECO |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трёхпроводная (L, N, PE) |
Совместимость с генератором | есть |
Номинальное входное напряжение, В | 220 |
Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
Предельный диапазон входного напряжения, В | 90-295 |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 45-65 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 7 |
Плавный пуск | есть |
Выходные характеристики | |
Тип выходного напряжения | однофазное |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-240 |
Точность стабилизации выходного напряжения, % | ±2 |
Форма выходного напряжения | чистая синусоида |
Выходной коэффициент мощности | 0,9 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
Максимальный выходной ток, А | 4,5 |
Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
КПД в режиме on-line, % | 95 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 86 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 7 |
Аккумуляторные батареи (АБ) | |
Наличие встроенных батарей | есть |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 36 |
Номинальный ток заряда встроенного ЗУ, А | 1 |
Количество встроенных АБ 12В, шт. | 3 |
Ёмкость встроенных АБ, Ач | 9 |
Возможность «горячей» замены встроенных АБ | нет |
Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | есть |
Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
Защита от высокочастотных помех | 100 кГц - 30 МГц |
Защита от «глубокого» разряда батарей | есть |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | есть |
Панель управления и интерфейсы | |
ЖК-дисплей | отображение состояния системы и основных входных и выходных параметров |
Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
Функциональные клавиши | смена отображаемых на ЖК-дисплее экранов, настройка ИБП |
Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
EPO | разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
Подключение | |
Входная сеть | IEC-320-C14 |
Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.) |
Надёжность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Наработка на отказ, ч | не менее 70000 |
Гарантийный срок, мес | 24 |
Механические характеристики | |
Габаритные размеры ДхШхВ (без упаковки), мм | 411х483х89 |
Высота установки в стойку, U | 2 |
Масса, кг | 15 |
Цвет корпуса | серый |

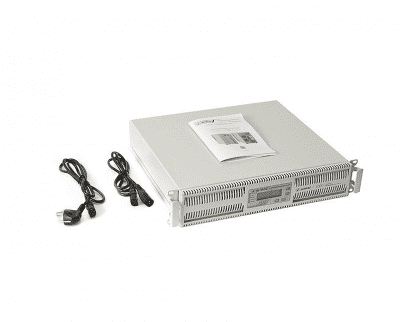

КОМПЛЕКТАЦИЯ | |
ИБП переменного тока SR1101SL | 1 шт. |
Встроенные аккумуляторные батареи (12 В, 9 Ач) | 3 шт. |
Сетевой шнур Schuko-C13-1,5-3х0,75, длина 1,5 м | 1 шт. |
Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Упаковка | 1 шт. |
Гарантийный талон | 1 шт. |
Аксессуары для ИБП SR1101SL
С ИБП SR1101SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"): |
Плата расширения интерфейсов «Штиль» IC-SNMP/WEB |
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB |
Плата расширения интерфейсов «Штиль» IC-Modbus/Dry Contacts |
Плата расширения интерфейсов «Штиль» IC-RS232/Dry Contacts |
Блоки розеток: |
Блок розеток PDU-8xSchuko-Schuko |
Блок розеток PDU-8xC13-Schuko |
Комплект для монтажа в стойку |
Модули и шкафы внешнего байпаса: |
Модуль внешнего байпаса EBM-01-RC |
Модули распределения: |
Модуль распределения PDM-01-1CL |
Модуль распределения PDM-01-3CL |
Модуль распределения PDM-01-3CL-1 |
Модуль распределения PDM-01-3CL-1P |
Модуль распределения PDM-01-3CL-2A |
Модуль распределения PDM-01-3CL-2AP |
Модуль распределения PDM-01-3CL-1S |
Модуль распределения PDM-01-3CL-1PS |
Модуль распределения PDM-01-3CL-2AS |
Модуль распределения PDM-01-3CL-2APS |
Модуль распределения PDM-01-2C-1S |
Модуль распределения PDM-01-2C-1PS |
