ИБП постоянного тока PS1210G

Конструктивное исполнение ИБП постоянного тока «Штиль» PS1210G

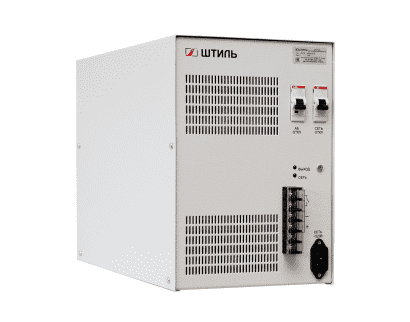

Конструктивно изделие выполнено в виде напольного/настольного модуля с отсеком для установки аккумуляторной батареи ёмкостью до 38 Ач. На фронтальной стороне ИБП размещены:

• автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току;
• автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току;
• светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
• светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения;
• выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты);
• разъём для подключения сетевого питающего напряжения.

Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.

Принцип работы

ИБП постоянного тока «Штиль» PS1210G построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

Преимущества ИБП PS1210G

Отличные технические характеристики

• широкий диапазон входного переменного напряжения – 180-264 В;
• диапазон выходного напряжения при работе от АБ – 10,5-13,7 В;
• точность стабилизации выходного постоянного напряжения – ±0,2%;
• помехоподавляющие входные и выходные фильтры;
• КПД – 82%;
• принудительное охлаждение.

Функциональность и надежность

• защита от перегрузки и КЗ с автовосстановлением;
• ограничение тока заряда АБ;
• защита от «глубокого» разряда и неправильной полярности АБ;
• автоматический заряд/подзаряд АБ в буферном режиме;
• «сухие» контакты;
• срок службы – не менее 20 лет.
